fvs的箱型图中怎么才能根据值的大小自定义异常点形态（共4种样式）

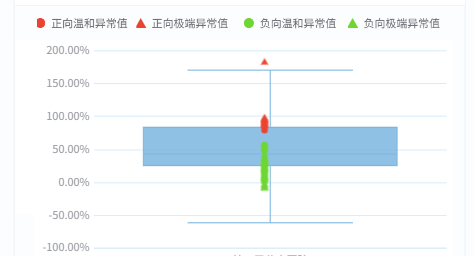

这是产品原型图，一个箱子里面有很多值，需要标记4种异常值，产品这边就是要用箱型图来表示

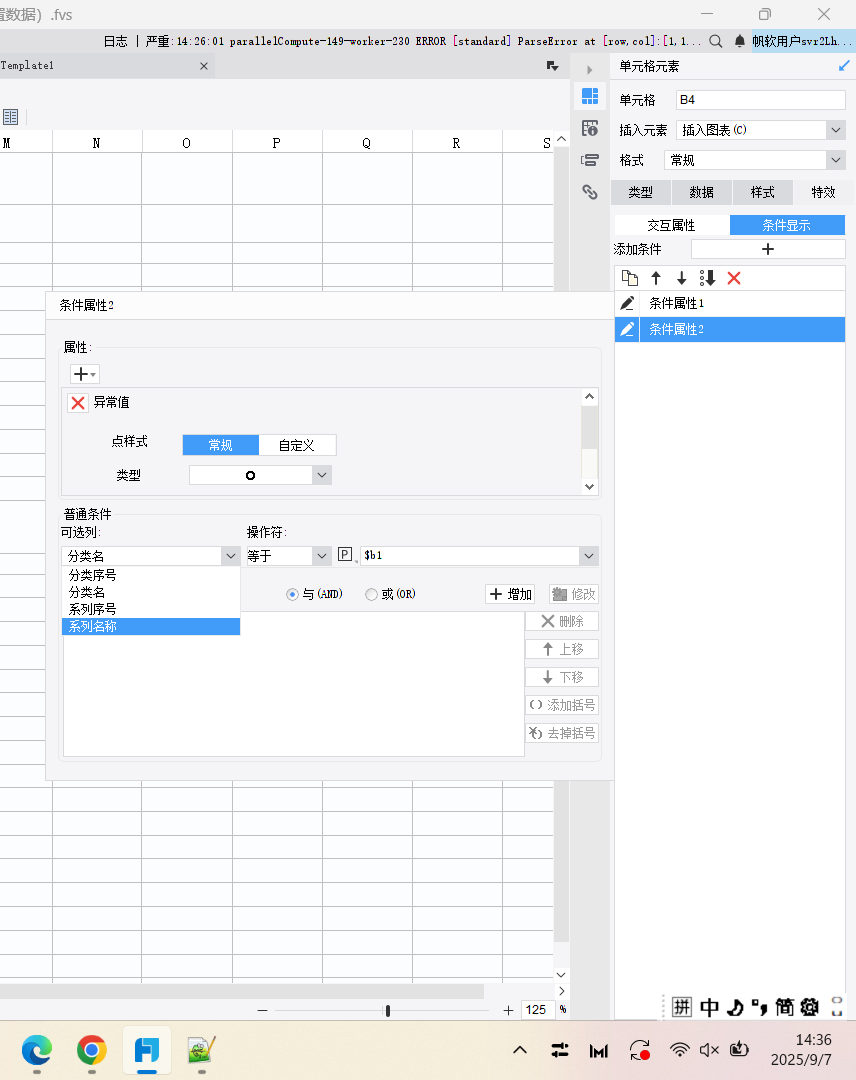

尝试了使用条件显示-条件属性，但是这里不能选择值选项

然后我又尝试箱型图+散点图来表示，但是我是在fvs-tab中做的图表，没法组合，这样就会导致预览的时候正常显示，但是全屏的时候组件位置对不上（点的位置超出箱型图区域）

求助怎么才能解决这个问题

FineReport 帆软用户svr2Lhnb7J 发布于昨天 14:40 （编辑于昨天 23:09）

回答问题关注问题

悬赏：3 F币 + 添加悬赏

提示：增加悬赏、完善问题、追问等操作，可使您的问题被置顶，并向所有关注者发送通知

共2回答

华莉星宸Lv7专家互助
发布于昨天 16:42

用对接柱形图 +折线图应该可以实现

堆积的第一个系列的柱子的颜色条件属性设置透明

折线图的线型也用条件属性设置透明

举报收起评论(1)

帆软用户svr2Lhnb7J(提问者) 不太行，产品这边就是要想用箱型图来表示指标值的分布，具体需求是一个柱子代表一个科室，科室维度下有很多指标，每个指标都有自己的指标值，超出正常值范围的指标值就是异常值，但是这个异常值又分4种

2025-09-07 23:05

ScyalcireLv7高级互助
发布于5 小时前

全屏是整个大屏全屏还是这个模块单独放大全屏，如果是单独这个模块的话，可以重新建一个弹窗，按照全屏的大小调好后，然后隐藏，点击全屏按钮让他显示即可

如果是整个大屏全屏的话，可以尝试下改一下FVS大屏的画布自适应，单独建个demo，然后把两个组件（散点+箱型）放进去，一一测试
